我們知道共模電感濾波器的繞法有兩種，1 雙線并繞，2 兩組線圈分開繞
1 雙線并繞
2 兩組線圈分開繞
共模電感濾波器兩種繞法有何特點？
雙線并繞:
a.有較小的差模電感
b.有較高的耦合電容
c.有較小的漏感
兩組線圈分開繞:
a.有較小的耦合電容
b.有較高的漏感
因此要根據實際應用情況選擇共模電感濾波器繞法。

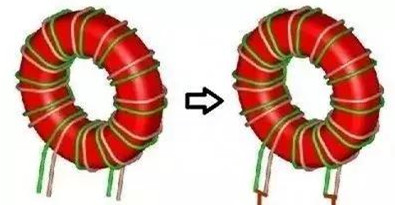

再看看這樣繞法的共模電感濾波器測量得到的電感量應該是多少？這樣測得的是什么電感量？
這個估計很多人都知道是0mH，沒錯，理想狀態下就是 0mH。
實際共模電感總有漏感、或差模電感成份，因此按此連接測量得到的數值就是漏感或者叫差模電感。
共模電感中漏感和差模電感是一回事，可以稱漏感也可稱差模,拆模電感。一般做得好點的漏感在1-2%左右。
但有時候會特意將拆模電感和共模電感做在一起，這時候的差模電感量就按實際需要做了。
