平面磁芯的成功開發可以實現對平面變壓器的更多設計方式，由于平面變壓器要求磁芯和繞組為平面結構，因此應采用多層印刷電路板繞組，Pulse公司開發了平面磁性元件，Payton 以色列佩頓公司開發了功率范圍為5W至20KW、頻率范圍為20KHz至20KHz、效率高達98%的Planetics平面變壓器，是電信、電焊機、計算機和外設、網絡、醫療電子、工業控制、安全系統和電子設備的理想選擇。

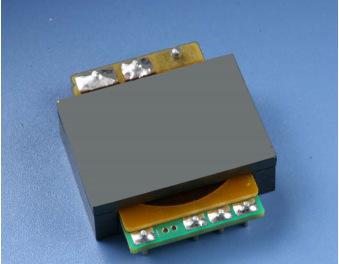

平面變壓器具有高頻、低剖面、小高度和高工作頻率的特點，它與傳統變壓器的[敏感詞]區別在于鐵芯和線圈繞組，采用小型E型、RM型或環形鐵氧體磁芯，通常由高頻功率鐵氧體材料制成，在高頻下具有低的磁芯損耗。繞組通過層壓多層印刷電路板形成，并且繞組或銅片層壓在平面高頻鐵芯上以形成變壓器的磁路。該設計具有低DC銅電阻、低漏電感和分布電容，能夠滿足諧振電路的設計要求。此外，由于磁芯的良好磁屏蔽，可以抑制射頻干擾。
分類
平面變壓器的分類:
根據不同的設計和制造工藝，可分為印刷電路(印刷電路板)型、厚膜型、薄膜型和亞微米型型。
